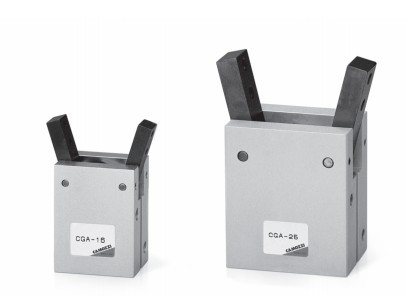

CGA系列角状式爪钳
![](/UploadFile/image/20130921/2013092110450357357.jpg)
磁传
紧凑型设计
安装方式灵活
安装支架可选
规格10,16,20,25,32
CGA系列角状式爪钳是支点型的爪钳,按照其驱动气缸的缸径(即出力的大小)可分为5种不同的规格。爪钳的开关角度在-10C至+30C之间。活塞上装有永磁铁,可使用CSB型磁性开关。磁性接近开关安装在基座的T型槽内,以检测爪钳的张开或关闭。
CGA系列角状式爪钳在基座的三个侧面上具有安装孔,或可选用附件C-CGP型凹形支架或L-CGP型凸形支架进行安装。
注:安装附件及磁性接近开关需单独订购
综合参数
型号:CGA-10 康茂盛CAMOZZI气爪气动手指爪钳
CGA-16 康茂盛气爪气动手指爪钳CAMOZZI
CGA-20 康茂盛气爪气动手指爪钳 CAMOZZI
CGA-25 康茂盛气爪气动手指爪钳CAMOZZI
CGA-32康茂盛气爪气动手指爪钳CAMOZZI
CAMOZZI
工作方式:双作用,角状式
工作压力:1.5~7bar
工作温度:0~80C
最大工作频率:180次/分钟
润滑:气缸部分可润滑或不润滑,杠杆部分及活动部位需润滑
理论抓取力矩-关闭M(NCM):1.6XP 8XP 17XP 34XP 61XP 其中P为工作压力(bar)
理论抓取力矩-张开:2.6XP 11XP 23XP 43XP 81XP
有效夹持点的长度L(cm):3.0 4.0 6.0 7.0 8.5
钳口的开头角度:-10℃~30℃
接口:M5(其中CGA10为M3)
磁环:安装在活塞上的磁环,与磁性接近开关相互作用
介质:洁净空气,不需润滑。如使用了油雾润滑,应不间断地使用油雾润滑(建议使用ISO VG32润滑油)
