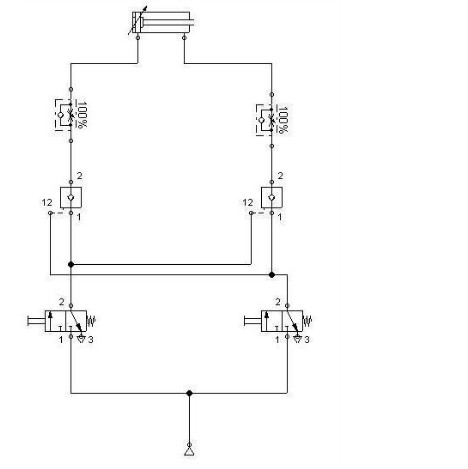

在平时的设备使用,通常会碰到怎么使气缸在使用过程中多次停止的运用,,最方便的是通过气动单向阀控制,此方法只适用于CY1B,CY3B,CY1R,CY3R.CY1S,CDY1S,CDY1L,CDY3L无杆气缸。其它气缸中位停止请参照 http://www.slqd.cn如何通过气动回路的巧妙设计使用气动单向阀和最简单的两位三通阀既可以完成无杆气缸的中位停止控制,附图
由于气动单向阀的特殊功能可以在两位三通阀全部断开时将气缸内部的气体锁住相当于一个自锁回路。即两位三通阀的信号全为0时气缸实现中位停止稳定且低成本。但这种方法只能适用于无杆气缸的控制因为无杆杠的两个腔室截面积不同造成对气缸活塞的推力不同无法停止住。
|
